《電動蝶閥的工作原理及特點》

電動蝶閥作為現代流體控制系統中的關鍵元件，以其結構簡單、操作靈活、維護方便等優勢，在水處理、石油化工、暖通空調等多個領域廣泛應用。其通過結合電氣控制與機械傳動，實現了對介質流動的有效控制。本文將深入探討電動蝶閥的工作原理及其顯著特點。

電動蝶閥工作原理

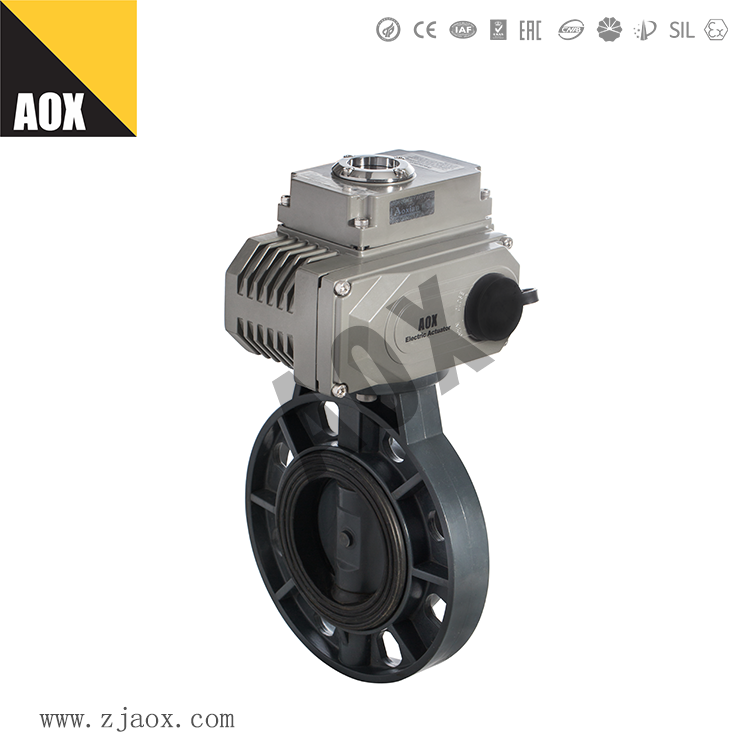

電動蝶閥主要由蝶板、閥體、電動執行器三部分構成。工作時，控制系統發出的電信號被電動執行器接收，隨后驅動內部的電動機旋轉。電動機通過齒輪減速機構或蝸輪蝸桿傳動，將旋轉運動轉化為蝶板的90度角旋轉動作。蝶板位于閥體內部，隨著其旋轉角度的變化，閥門開口大小隨之調節，從而控制流體的流量與切斷。蝶板完全平行于流體方向時為全開狀態，垂直時則完全關閉。此外，內置的位置傳感器實時監測蝶板位置，確保閥門準確控制，并將信息反饋給控制系統，實現閉環調節。

電動蝶閥特點概述

1. 結構緊湊，安裝空間?。弘妱拥y的蝶板啟閉需旋轉90度，相比傳統閘閥占用空間小，尤其適合空間受限的應用場景。

2. 操作簡便，快速響應：通過遠程控制，電動蝶閥可迅速開啟或關閉，響應速度快，便于自動化系統集成。

3. 流量大，阻力小：蝶板的流線型設計減少了流體通過時的阻力，即使在大直徑管道中也能保持較高的流通能力。

4. 維護簡單，使用壽命長：蝶板與閥座之間密封材料多樣，可根據介質特性選擇，且磨損少，易于更換，延長了閥門整體使用壽命。

5. 適用范圍廣：電動蝶閥適用于多種介質，包括水、蒸汽、油品以及含有懸浮顆粒的介質，廣泛應用于不同壓力和溫度條件下。

綜上所述，電動蝶閥以其的工作原理和顯著特點，在諸多工業領域展現了快速、可靠的控制解決方案，是現代流體控制系統中不可或缺的一部分。隨著技術的不斷進步，電動蝶閥的化、節能化趨勢將進一步提升其在自動化控制領域的應用價值。
