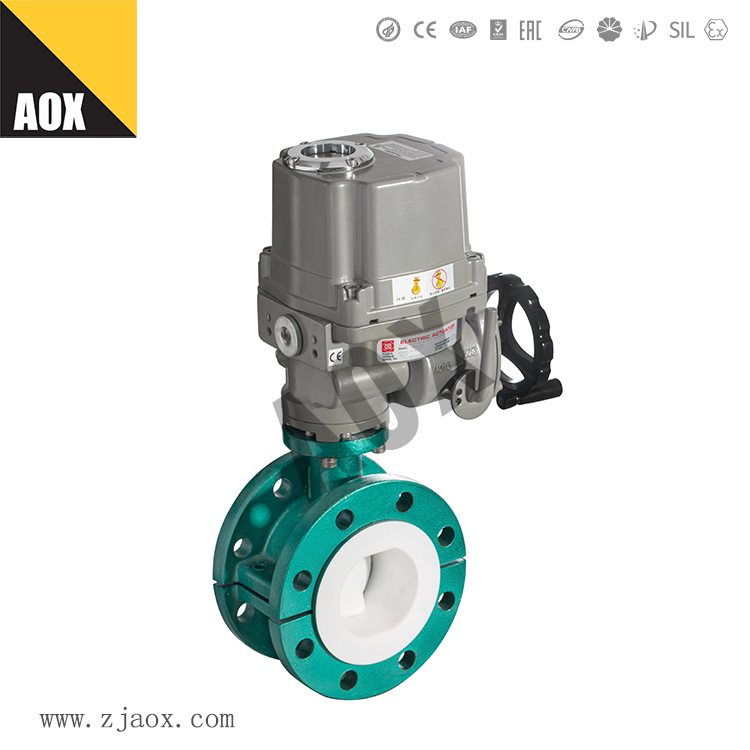

在選擇電動蝶閥的時候，通過見到DN15、DN20、DN2、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250，接下來由澳翔電動蝶閥廠家介紹根據管道的尺寸選擇電動蝶閥。

管道尺寸的長度單位是英寸，1英寸= 2.539999918 厘米(公分)。英寸或[吋]是使用于聯合王國(UK，即英國(英聯邦)、其前殖民地的長度單位。美國等國家也使用它。在臺灣與香港，“英寸”通常寫作“吋”。英寸的常用簡寫為[in]或["]“吋”是近代新造的字，念作“英寸”，屬漢字中一字念兩音的字，其他如“浬”念作“海里”等，借用中國傳統的長度單位“寸”，并加口旁以示區別。

DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。

把1英寸分成8等分,1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。相當于通常說的1分管到7分管,更小的尺寸用1/16、1/32、1/64來表示，單位還是英寸。如果分母和分子能夠約分（如分子是2、4、8、16、32）就應該約分。英寸的表示是在右上角打上兩撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。如DN15的水管就是英制1/2"的水管，也是以前的4分水管。如DN20的水管就是英制3/4"的水管，也是以前的6分水管

一般來說，管子的直徑可分為外徑、內徑、公稱直徑。

管材為無縫鋼管的管子的外徑用字母D來表示，其后附加外直徑的尺寸和壁厚，例如外徑為108的無縫鋼管，壁厚為5MM，用D108*5表示。

塑料管也用外徑表示，如De63。

其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用DN表示。在設計圖紙中一般采用公稱直徑來表示，公稱直徑是為了設計制造和維修的方便人為地規定的一種標準，也較公稱通徑，是管子（或者管件）的規格名稱。

管子的公稱直徑和其內徑、外徑都不相等，例如：公稱直徑為100MM的無縫鋼管有102*5、108*5等好幾種，108為管子的外徑，5表示管子的壁厚，因此，該鋼管的內徑為（108-5-5）＝98MM，但是它不完全等于鋼管外徑減兩倍壁厚之差，也可以說，公稱直徑是接近于內徑，但是又不等于內徑的一種管子直徑的規格名稱，在設計圖紙中所以要用公稱直徑，目的是為了根據公稱直徑可以確定管子、管件、閥門、法蘭、墊片等結構尺寸與連接尺寸，公稱直徑采用符號DN表示，如果在設計圖紙中采用外徑表示，也應該作出管道規格對照表，表明某種管道的公稱直徑，壁厚。

其實在工程領域并沒有一個完全的管道公稱直徑與外徑的對照，外徑與公稱直徑的換算基本要靠經驗。

大致是公稱直徑大約等于內徑（外徑減兩個皮厚） 但也不完全相等，大致差不多，取整就行。

比如φ108*7的外徑108，它的公稱直徑是100；

再比如φ32*4.5，外徑32，公稱直徑應該是25。

以此類推，就能得到外徑與公稱直徑的對應關系了。

國家標準架子管每米的重量為0.00384噸，全管的實際重量：0.00384*鋼管長度
