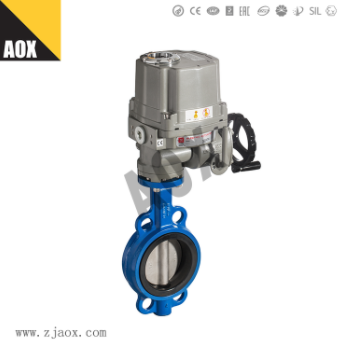

在我們的電動蝶閥安裝完成之后，關鍵的步驟則是調試了，這一步驟非常重要，一般我們的調試步驟為線路調試與系統調試兩種，下面我們隨著澳翔電動蝶閥廠家一起來看看！

電動蝶閥的兩種調試步驟：

一、線路調試

線路調試用于檢查連接電動蝶閥的信號線路、氣源管線或液壓管線是否正確連接。

1.電動蝶閥輸入信號的連接。通常,與閥門定位器一起檢查。電動蝶閥輸入信號來自控制器,因此,從控制器輸出一個起點信號,檢查電動蝶閥是否在起點位置;輸出一個終點信號,檢查電動蝶閥是否在終點位置。為此,對于氣動電動蝶閥應檢查供氣氣源壓力是否正常;過濾減壓器工作是否正常;液動電動蝶閥應檢查液壓系統供給的油壓是否正常;電動電動蝶閥要檢查供電是否正常;輸出信號是否正確等,并在測量范圍內Zhi少取5點檢查輸入信號與閥位之間

是否滿足所需關系。應檢查氣開、氣關的作用方式是否正確,是否滿足工藝生產過程的anquan生產要求。

2.電動蝶閥輸出信號的連接。電動蝶閥輸出信號是閥位信號，可以是模擬量信號或數字量信號。應在檢查電動蝶閥輸入信號的同時,檢查閥位信號是否正確。采用HART或智能電氣閥門定位器時,應檢查閥位狀態信息能否正確傳輸。電動蝶閥全行程運行過程中應偵聽電動蝶閥閥芯和閥座是否有Ji械振動和異常雜音。

3.手輪機構調試。檢查手輪機構能否正確轉動和動作,限位和鎖定裝置是否好用。

4.當出現偏差超過允許偏差限時,應進行相應的調試。例如,改變閥位開關的位置檢查接線或管路是否有泄漏,以及控制器死區的調整等。

二、系統調試

電動蝶閥是控制系統的zui終元件,因此,電動蝶閥運行前需進行系統調試。系統調試應工藝操作配合進行。

1.負反饋調試。控制系統應滿足負反饋要求,因此,應將控制器、檢測變送器和電動蝶閥(包括閥門定位器)和被控對象一起考慮,并設置控制器的正、反作用。負反饋準則是控制系統開環總增益為正。設置好控制器正、反作用方式

后,可在控制器測量端模擬輸入信號,使其增加或減小,觀測控制器輸出變化是否符合作用方式的要求,并檢查電動蝶閥的動作方向是否正確,是否能夠使被控變量向減小方向變化。

2.電動蝶閥壓降檢查。電動蝶閥壓降檢查在進行清水模擬調試時進行。在電動蝶閥全行程運行過程中,檢查電動蝶閥兩端壓降變化,是否有空化或閃蒸造成的噪聲發生,流量變化情況如何,是否符合所設計的流量特性等。

3.響應時間檢查。一些控制系統對電動蝶閥的響應時間有要求時 ,應檢查電動蝶閥的響應時間。在控制器輸出信號改變時開始計時, 到電動蝶閥閥位到達zui終穩態位置的63%所需的時間即為響應時間,其時間應滿足工藝生產過程的操作要求。
